一、脫硫設(shè)備詳細的使用工況條件

1)反應(yīng)介質(zhì)是何種強酸、強堿、有機溶劑等?2)使用溫度時多少度?

二、常用防腐材料有以下幾種：

PFA噴涂 FEP噴涂 ETFE(F40)噴涂 HALAR(F30)噴涂

三、防腐厚度根據(jù)客戶要求從0.3mm至1.5mm

四、常用防腐材料品牌

　　一般常用的原材料產(chǎn)地為：日本大金美國杜邦美國蘇威

五、防腐使用材質(zhì)：銅、碳鋼、鋁、不銹鋼、石墨、鈦材、哈氏合金、特鋼、水泥、玻璃鋼。

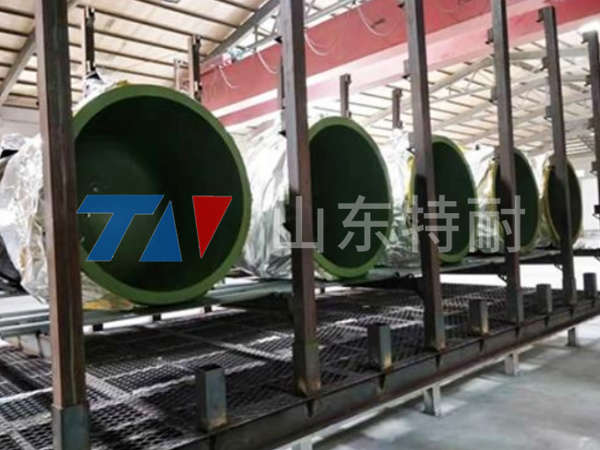

六、防腐工藝：

　　噴涂工藝：素材檢查—打磨—高溫除油—噴砂粗糙化—噴涂底油—干燥—面漆多次噴涂—多次高溫固化

七、噴涂層的顏色有紅色、黑色、褐色、白色

八、各種防腐材料耐溫及介質(zhì)防腐蝕強弱選用不同噴涂材料。

九、冷凝器防腐注意事項

　　濕法脫硫冷凝器分為：立式和臥式兩種

1.立式冷凝器：分為頂蓋、上管板、下管板、底U型酸槽四部分。

　　頂蓋：噴涂一般選用ETFE(F40)噴涂、HALAR噴涂，噴涂厚度1mm,因為頂蓋接觸的溫度不超過120℃，噴涂時主要注意法蘭密封面不能有流掛，整頓噴涂厚度要均勻。

　　上管板：噴涂一般選用ETFE(F40)噴涂，HALAR(哈拉)噴涂，噴涂厚度1mm，接觸的溫度不超過150℃，噴涂時主要注意孔部位不能有流掛，整體噴涂厚度要均勻。

　　下管板：噴涂一般選用PFA噴涂，噴涂厚度1mm，接觸的溫度大約在260℃，噴涂時主要注意孔部位不能有流掛，整體噴涂厚度要均勻。

　　底U性酸槽：選用兩種工藝，分別為四氟內(nèi)襯和PFA噴涂，此設(shè)備形狀異性，不論內(nèi)襯四氟還是PFA噴涂，防腐施工難度都相當大。而且使用溫度較苛刻，高使用溫度達到290℃，表面涂層做好后需要在做300至500mm的耐酸磚，以起到隔離涂層的高溫直接沖擊。

2.臥式冷凝器：分為頂蓋、除霧柵板、三段筒節(jié)、填料柵板、底U型酸槽五部分。

　　頂蓋：噴涂一般選用PFA噴涂、噴涂厚度1mm，接觸的溫度大約在180℃

　　除霧柵板：噴涂一般選用PFA噴涂、噴涂厚度1mm，接觸的溫度大約在180℃

　　三段筒節(jié)：噴涂一般選用PFA噴涂、噴涂厚度1mm，接觸的溫度大約在200℃至250℃

　　底U型酸槽：選用兩種工藝，分別為四氟內(nèi)襯和PFA噴涂，此設(shè)備形狀異性，不論內(nèi)襯四氟還是PFA噴涂，防腐施工難度都相當大。而且使用溫度較苛刻，高使用溫度達到280℃，表面涂層做好后需要在做300至500mm的耐酸磚，以起到隔離涂層的高溫直接沖擊。

　　備注：一般防腐使用壽命可以達到5年以上。
